基于無線傳感器網絡的移動業務監測系統的研究與設計

摘要：隨著移動用戶數及移動業務量的日漸增長，以改善用戶感知為導向的網絡優化已成為運營商的主要工作。傳統的話音質量測試、路測、撥打測試等都需要大量的人力、物力，且會產生延時。提出一種基于無線傳感器網絡的移動業務自動監測系統，該系統利用目前發展成熟的無線傳感器技術，自動完成話音質量測試、撥打測試等需要重復很多次的測試任務。測試表明，該系統能夠完成所設計的任務。

近年來，隨著社會經濟的日益增長，通信技術特別是移動通信技術得到了長足的發展。包括中國在內的世界各國,不管是移動用戶數還是移動業務量都已遠遠超過了有線網絡。隨著移動業務的日漸普及、壯大，用戶對移動網絡的性能要求也越來越高。網絡運行質量的好壞成為影響移動運營商收入的重要因素。在移動網絡覆蓋基本完成之后，以客戶感知度為導向的網絡優化，從而為用戶提供更高質量的服務成為運營商的主要工作。

一個地區級的移動網絡一般由數百甚至上千個基站、直放站等網元組成，無線信道的多徑、多普勒頻移、衰落等特征，使得移動通信系統的空中接口成為網絡中最容易出問題的環節。包括話音質量測試儀( MOS Test) ，路測( DT:Driver Test) 和撥打測試( CQT: Call Quality Test) 等傳統的網絡測試和優化方式需要較復雜的設備、大量的人力和車輛，且需要一段時間才能得到相應的數據。因此，傳統的網絡優化數據采集會有不同程度的時間延后，難以及時復現用戶投訴的現象，網絡隱患得不到及時排除。

目前，隨著通信技術、嵌入式計算技術和傳感器技術的飛速發展和日益成熟，具有感知能力、計算能力和通信能力的微型傳感器開始在世界范圍內出現。由這些微型傳感器構成的傳感器網絡引起了人們的極大關注。這種傳感器網絡綜合了傳感器技術、嵌入式計算技術、分布式信息處理技術和通信技術，能夠協同地實時監測、感知和采集網絡分布區域內各種環境或監測對象的信息，并對這些信息進行處理，獲得詳盡而準確的數據，并根據需要將其傳送到服務器節點。無線傳感器的這種特點，符合目前移動通信系統自動監測、收集無線信號的要求�？梢�(jiàn)，可以應用無線傳感器網絡來解決傳統網絡優化不能即時采集數據的問題。

1.系統結構設計

GSM網絡由移動臺、基站子系統、網絡子系統三部分組成，相應的網絡優劃分為無線側的網絡優化與核心側網絡優化。其中，核心側的網絡優化主要與網絡運行參數的設置有關，而本文涉及的則是無線側的網絡優化。

無線信道是參數隨時變化的隨參信道，無線信號的運行環境復雜多變; 因此，移動網絡無線側優化與無線信號及無線信道的特點有很強的關聯。在這種情況下，無線信號在傳播過程中的任何階段都有可能因?yàn)椴豢深A(yù)知的原因?qū)е陆邮斩说男盘?hào)變差，產生掉話、單通、切換失敗等用戶敏感的故障。當產生上述故障時，若無自動檢測故障的方法，就需要專門的網絡優化與維護人員進行現場大量的DT 與CQT 測試，收集到足夠多的無線與呼叫數據，才能準確定位故障。這一過程耗時耗力，結果還可能不盡如人意。而采用無線傳感器網絡概念的無線監測技術能夠完成簡單的數據采集及信息處理功能，而且，現代大規模及超大規模集成電路(VLSI)技術已發展成熟，我們能夠花費很少的費用即可實現具有GSM/GPRS 信號采集與處理的傳感器。

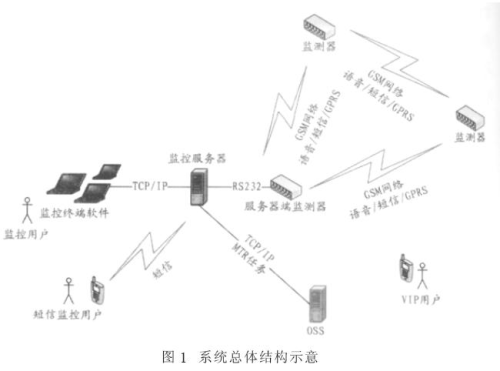

基于無線傳感器網絡的移動業務監測系統設計由監測器、監控服務器、服務器端監控終端、監控終端軟件等幾部分構成。包括監控用戶、短信監控用戶和VIP 用戶共三種角色，其中監測器是基于GSM/GPRS 的通信模塊，它和監控用戶手機一樣，完成監測點信號強度的測試并將測試結果匯報給服務器監控終端，由監控服務器分析測試結果并給出分析建議。系統結構如圖1 所示。

基于無線傳感器網絡的移動業務監測系統軟件部分主要分為客戶端與服務器端兩部分，其中客戶端負責任務定制以及執行結果的顯示、告警等功能。服務器端主要負責任務調度、MTR ( Mobile TrafficRecording) 測試、短信收發、監控終端控制、告警檢測等功能。
